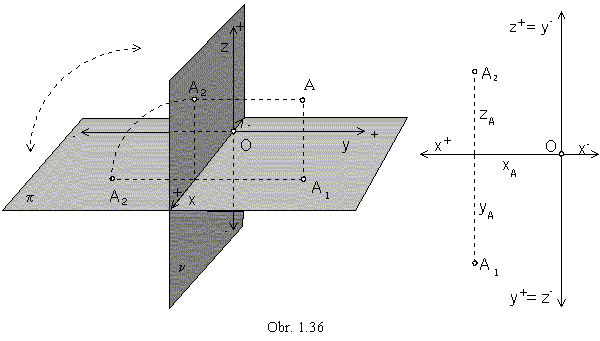

Mongeova projekcia je kolmé premietanie na dve navzájom kolmé priemetne - pôdorysňu π = xy a nárysňu ν = xz (obr. 1.36).
Každému bodu A priestoru
E3 je jednoznačne priradená dvojica jeho združených priemetov (A1, A2),
kde A1 je kolmý priemet do pôdorysne π - pôdorys bodu A
a A2 je kolmý priemet do nárysne ν - nárys bodu A.
Pri zobrazovaní zložitých technických objektov používame aj kolmé priemety do ďalších priemetní.
Voľbou nových priemetní, kolmých na pôdorysňu aj nárysňu, získame tretiu a štvrtú priemetňu, bokorysňu pravú, príp. ľavú.
Piata priemetňa je rovina rovnobežná s pôdorysňou, podhľad (obr. 1.37).
Pri premietaní do viacerých kolmých priemetní sú jednotlivé priemety bodu A = (xA, yA, zA, 1) určené nasledujúcimi karteziánskymi súradnicami v priemetni:
A1 = [xA, yA] - pôdorys A2 = [xA, zA] - nárys
A3 = [yA, zA] - ľavý bokorys A4 = [yA + d, zA] - pravý bokorys
A5 = [xA, yA + d] - podhľad
pre vzdialenosť d¹0 bokorysní, príp. prvej a piatej priemetne.
Umiestnenie jednotlivých priemetov na technickom výkrese je na obr. 1.37 vpravo (európska norma),
zobrazované útvary umiestňujeme do súradnicového trojhranu Ox+y+z+.
Pri americkej norme zobrazované útvary umiestňujeme do súradnicového trojhranu Ox-y+z-

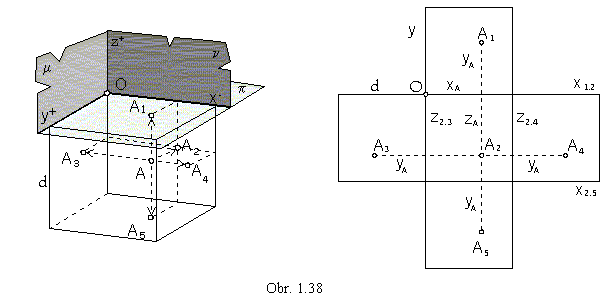

a umiestnenie priemetov na technickom výkrese je na obr. 1.38 vpravo.
V Mongeovej projekcii združíme priemetne π (pôdorysňa) a
ν (nárysňa) otočením jednej z nich do druhej okolo spoločnej priamky,
súradnicovej osi x.
Takto získame v jednej nákresni dvojicu združených priemetov
(A1, A2) bodu A, pre ktoré platí
A1A2 ⊥ x1=x2
(priamka x leží v oboch priemetniach).
Priemet súradnicovej osi x nazývame aj združovacia os
a označujeme x1,2.
Pôdorys a nárys bodu sú združené v smere kolmom na združovaciu os (obr. 1.36).
Pôdorys A1 bodu je jednoznačne určený karteziánskymi súradnicami
xA a yA bodu A,
zatial čo nárys A2 je jednoznačne určený súradnicami xA a zA bodu A.
Kolmé priemetne π a νn rozdelia priestor na štyri kvadranty. Pre súradnice bodov priestoru z jednotlivých kvadrantov platí:
I. yA > 0, zA > 0 III. yC < 0, zC < 0
II. yB < 0, zB > 0 IV. yD > 0, zD < 0.

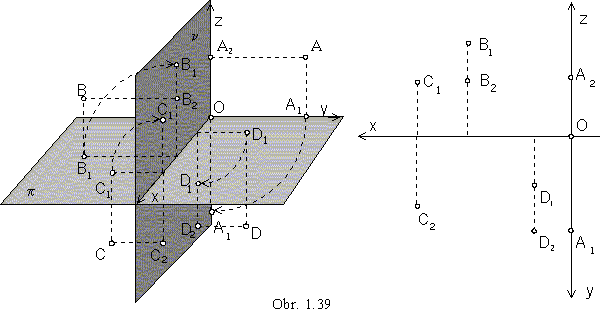

Združené priemety bodov A, B, C, D sú na obr. 1.39.
Druhým priemetom pôdorysne a prvým priemetom nárysne je združovacia os x1,2.

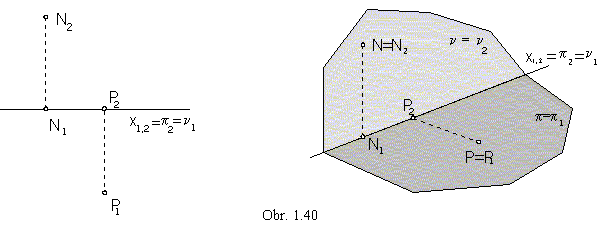

Každý bod pôdorysne P ∈ π má nárys na osi x1,2
(|Pπ| = 0)
a každý bod nárysne N ∈ ν
má pôdorys na osi x1,2 (|Nν|=0) (obr. 1.40).
